TR 旋轉夾模器
利用氣壓作動使夾模器旋轉90度以油壓進行夾模動作。
規格表
| 耐壓 | 27.0MPa(275kgf/cm2) |
| 最大工作壓力 | 18.1MPa(180kgf/cm2) |
| 使用空氣壓力範圍 | 0.4~0.7(4~7kgf/cm2) |
| 使用溫度範圍 | -5~60°C |
| 使用油 | ISO VG32~VG56 |
| 型號 | 夾持力(於油壓 185kgf/cm2) | 所需油量(cc.) | A±1 | MIN.B | MIN.C |
|---|---|---|---|---|---|
| TR-6 | 6 | 32.5 | 40 | 75 | 25 |
| TR-10 | 10 | 52.5 | 50 | 95 | 30 |
| TR-16 | 16 | 84.0 | 60 | 110 | 37 |

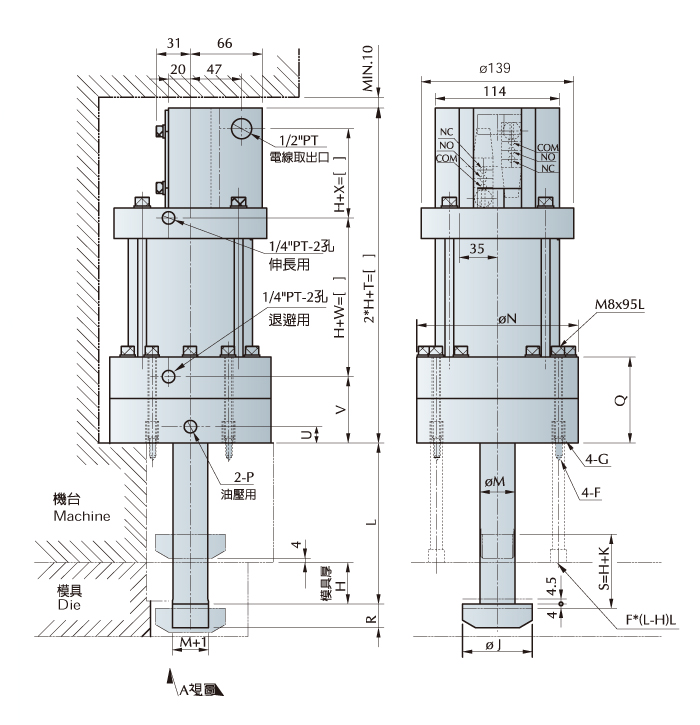

| 型號 | D | E | F | G | J | K | M | N | PT | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TR-6 | 112 | 70 | M8*16 Deep | M12*20 Deep | 64 | 30 | 32 | 148 | 1/4 | 79 | 22 |
| TR-10 | 116 | 70 | M10*25 Deep | M14*30 Deep | 84 | 35 | 40 | 158 | 3/8 | 89 | 27 |
| TR-16 | 120 | 76 | M10*25 Deep | M14*35 Deep | 99 | 40 | 50 | 168 | 3/8 | 94 | 32 |
| 型號 | T | U | V | W | X | 質量kg |
|---|---|---|---|---|---|---|
| TR-6 | 232 | 15 | 61 | 108 | 44 | 20 |
| TR-10 | 252 | 16 | 74 | 110 | 49 | 25 |
| TR-16 | 267 | 16 | 79 | 115 | 54 | 27 |
