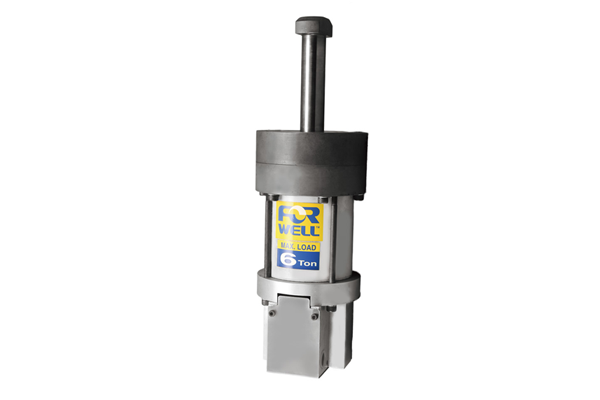

TFH 氣壓固定式夾模器
純氣壓直接驅動；不需任何油壓及作動油，兼具機械保持力的安全性及空壓驅動的便利性等優點，目前最大可適用於1300TON的塑膠射出機，只要5kg/cm2的氣壓就能獲得最25TON的鎖模力。
規格表
| 型號 | TFH-2.5 | TFH-4 | TFH-6 | TFH-10 | TFH-16 | TFH-25 | |
|---|---|---|---|---|---|---|---|
| 夾持力 (ton) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| 固定壓力 (ton) | 空氣壓力 4kg/cm2 | 2.5 | 4 | 6.3 | 10 | 16 | 25 |
| 空氣壓力 0kg/cm2 | 0.8 | 1.2 | 1.8 | 2.7 | 4.2 | 6.6 | |
| 夾持力 (ton) | 空氣壓力 5kg/cm2 | 2 | 3.2 | 4.9 | 7.7 | 12.6 | 19.4 |
| 空氣壓力 4kg/cm2 | 1.7 | 2.7 | 4.2 | 6.5 | 10.6 | 16.3 | |
| 空氣壓力 0kg/cm2 | 0.5 | 0.7 | 1 | 1.5 | 2.4 | 3.6 | |
| 全行程 (mm) | 2.1 | 2.3 | 2.6 | 3 | 3 | 3.3 | |
| 夾模行程 (mm) | 1 | 1.1 | 1.2 | 1.2 | 1.2 | 1.3 | |
| 安全行程 (mm) | 1.1 | 1.2 | 1.4 | 1.6 | 1.8 | 2 | |
| 氣缸容量 (cm3) | 夾模時 | 144 | 259 | 444 | 773 | 1334 | 2468 |
| 鬆模時 | 135 | 244 | 416 | 729 | 1262 | 2346 | |
| 使用壓力 (Mpa) | 空氣壓力標準 (Mpa) | 0.49 | |||||
| 空氣壓力最小 (Mpa) | 0.39 | ||||||
| 工作溫度 | 70°C | ||||||
| 使用頻率 | 20/日 | ||||||
外型尺寸
| 型號 | TFH-2.5 | TFH-4 | TFH-6 | TFH-10 | TFH-16 | TFH-25 |
|---|---|---|---|---|---|---|
| E | 86 | 105 | 126 | 155 | 182 | 227 |
| FA | 72 | 90 | 110 | 135 | 142 | 170 |
| FB | 50 | 62 | 76 | 95 | 104 | 130 |
| FC | 75 | 93 | 110 | 135 | 155 | 190 |
| G | 25 | 30 | 37 | 48 | 55 | 65 |
| J | 13 | 15.5 | 17.5 | 18 | 23.5 | 26 |
| K | 101 | 118 | 140.5 | 164.5 | 203 | 253 |
| L | 196 | 221 | 254 | 299.5 | 360 | 435 |
| MA | 83 | 91 | 101.5 | 119 | 133 | 158 |
| MB | 68 | 84 | 100 | 115.5 | 129.5 | 167 |
| N | 6 | 6 | 6.5 | 8.5 | 12 | 12 |
| P | 7.5 | 8.8 | 9.9 | 13.5 | 20 | 17 |
| min.Q | 85 | 62 | 75 | 163.5 | 203 | 245 |
| R | 2 | 2 | 3 | 3 | 5 | 5 |
| S | 48.5 | 66.5 | 59 | 98.5 | 132 | 125.5 |
| T | 11 | 14 | 17 | 13 | 17 | 20 |
| U | - | - | - | 32.5 | 40 | 50 |
| W | 21 | 27 | 30 | 30 | 34 | 34 |
| X | M12 | M16 | M20 | M12 | M20 | M24 |
| Z | 1.5 | 3 | 4.2 | 4.8 | 0.3 | 3.3 |
| 模厚 H(Min.) |
25±0.3 | 30±0.3 | 35±0.3 | 40±0.3 | 40±0.3 | 50±0.3 |
| 氣壓入口 (PT) |
1/8 | 1/8 | 1/8 | 1/4 | 1/4 | 1/4 |
