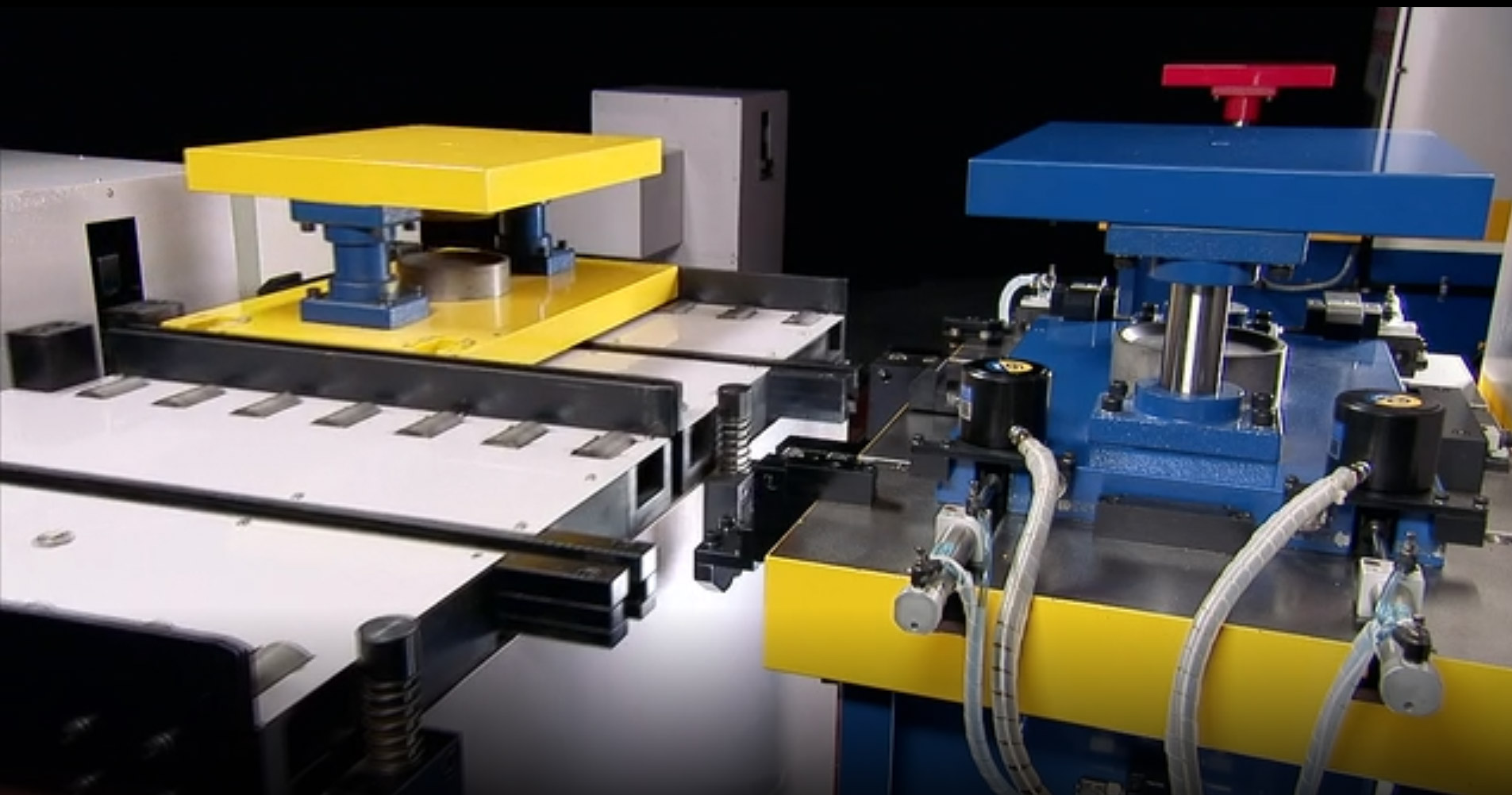

快速換模台車系統
特性
- 機台盤面加工尺寸(裝置物品之固定孔)
- 機台自動調整模開(輸入模厚參數,機台會自動+10~15mm)
- 機台預留與換模台車的對話功能
- 機台安全門尺寸修改配合
- 模具定位槽加工/模板倒角
- 模具勾拉用固定板加工
雙向移動式
雙模雙台車同步進行,在最短時間內更換模具,節省換模時間。
直列共同移動式台車
使用移動軌道和移動台車進行換模,可多台共用,適用範圍較廣。
單機雙模移動式
前後入模,避免機械手阻礙。
模具交換方式
台車系統能根據廠房型式:射出成型機的配置,模具置放方式等諸條件的不同個別設計之。因此,若新設立工廠時,初期階段即與本公司討論可規劃出更理想的Q.M.C.S換模系統。
雙模具移動台車(上視圖)
可同時運載兩副模具,用於快速自動水平裝載模具。
單模具固定台車(上視圖)
單個模具的固定式台車系統,可快速輕鬆地裝載模具。

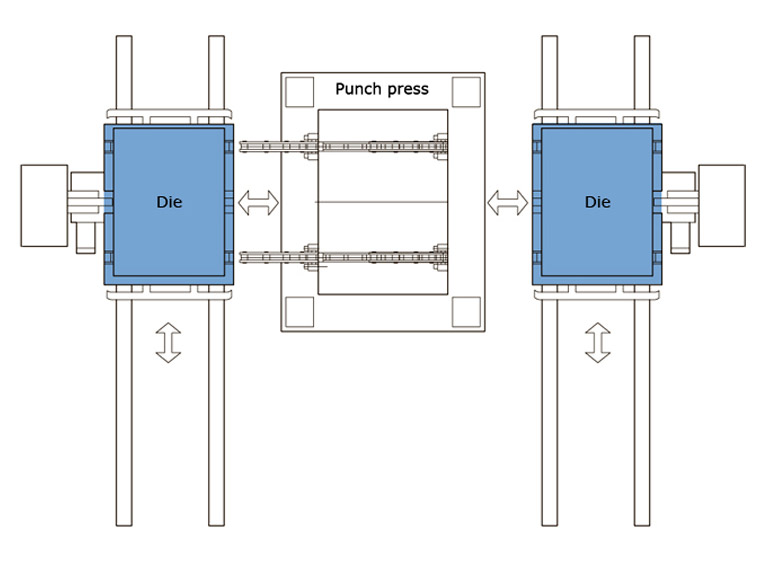

雙向移動台車(上視圖)
可同時提供台車兩側相反方向的機台裝載模具。
雙向移動台車(上視圖)
可同時提供台車兩側相同方向的機台裝載模具。
直列共同移動式台車
台車可提供同條生產線的兩台或多台射出機,進行模具更換。

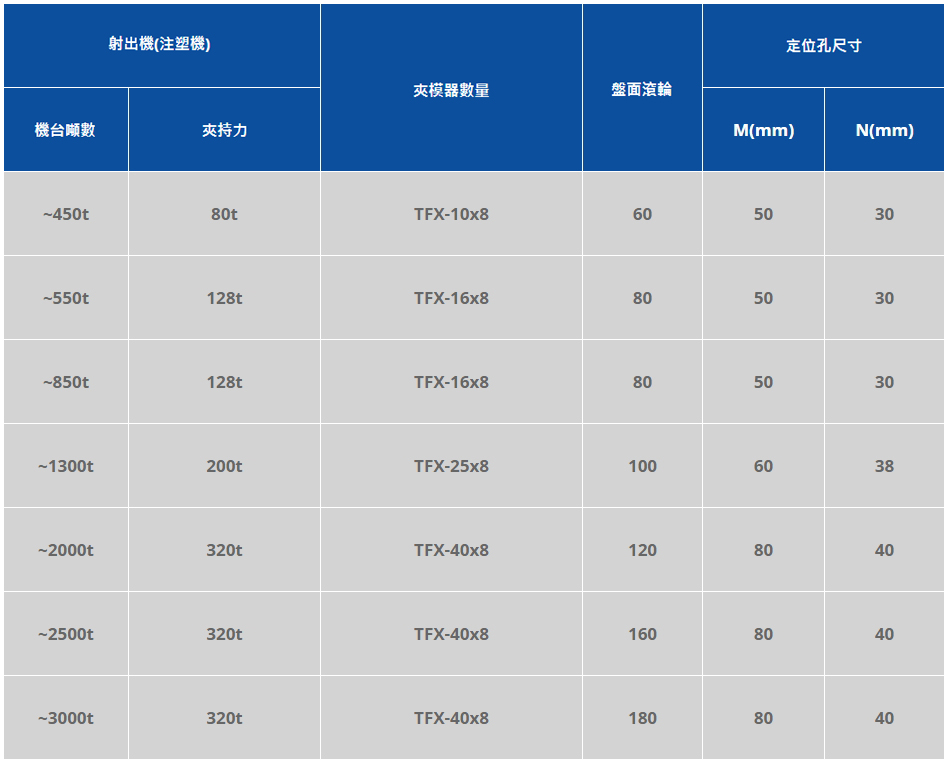

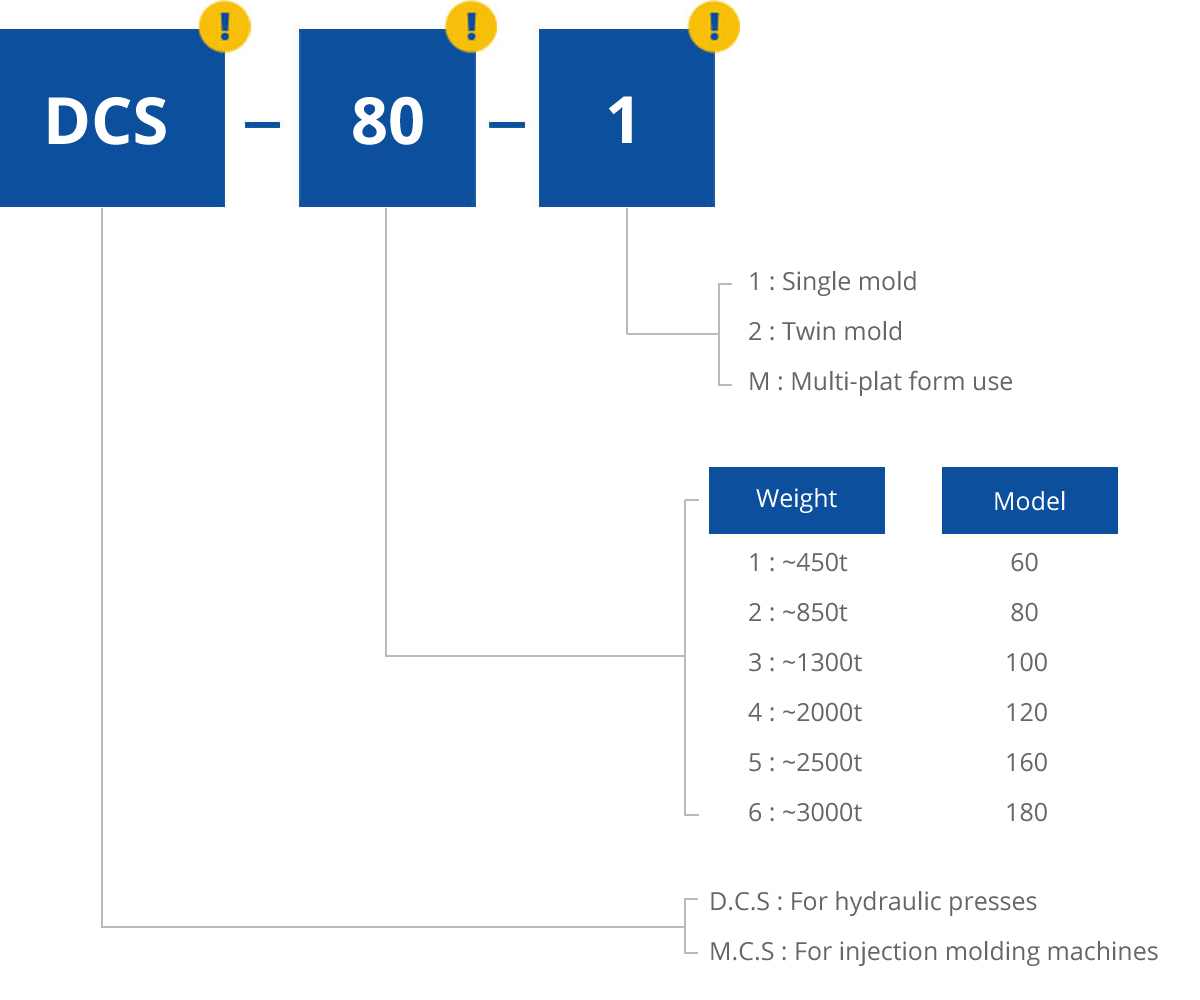

規格表放大
射出機(注塑機) |
夾模器數量 |
盤面滾輪 |

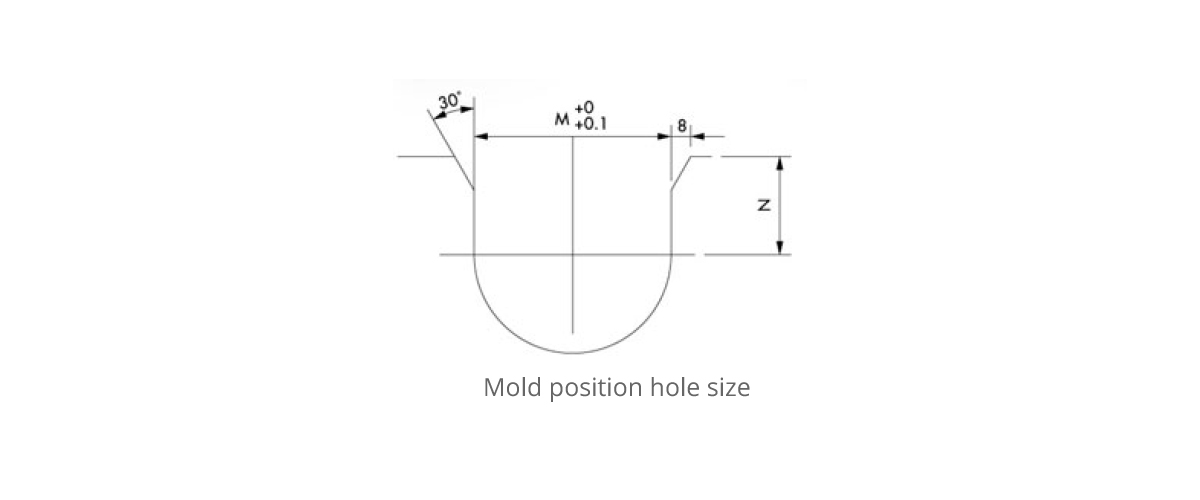

定位孔尺寸 |
機台噸數 |
夾持力 |
M(mm) |
N(mm) |
~450t |
80t |
TFX-10x8 |
60 |
50 |
30 |
~550t |
128t |
TFX-16x8 |
80 |
50 |
30 |
~850t |
128t |
TFX-16x8 |
80 |
50 |
30 |
~1300t |
200t |
TFX-25x8 |
100 |
60 |
38 |
~2000t |
320t |
TFX-40x8 |
120 |
80 |
40 |
~2500t |
320t |
TFX-40x8 |
160 |
80 |
40 |
~3000t |
320t |
TFX-40x8 |
180 |
80 |
40 |

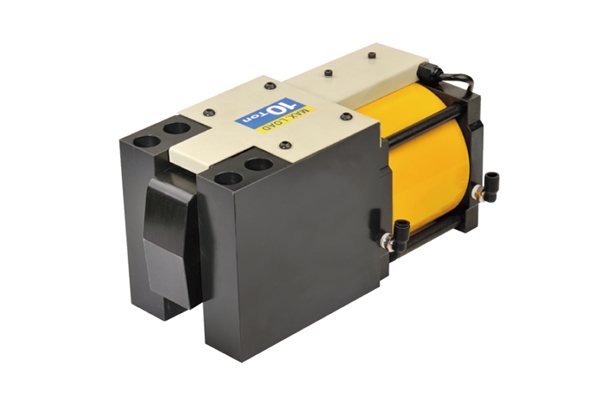

氣壓固定式夾模器
純氣壓直接驅動;不需任何油壓及作動油,兼具機械保持力的安全性及空壓驅動的便利性等優點,目前最大可適用於1300TON的塑膠射出機,只要5kg/cm2的氣壓就能獲得最25TON的鎖模力。
規格表
型號 |
TFH-2 |
TFH-4 |
TFH-6 |
TFH-10 |
TFH-16 |
TFH-25 |
TFH-40 |
夾持力 |
24.5 |
39.2 |
61.7 |
98 |
157 |
245 |
352.8 |
固定壓力 (ton) |
空氣壓力 0.39MPa |
24.5 |
39.2 |
61.7 |
98 |
157 |
245 |
352.8 |
空氣壓力 0MPa |
7.8 |
11.8 |
17.6 |
26.5 |
40.9 |
65 |
93 |
夾模力 (kN) |
空氣壓力 0.49MPa |
19.3 |
31.4 |
48 |
75.5 |
124 |
190 |
275 |
空氣壓力 0.39MPa |
16.7 |
26.5 |
41.2 |
63.7 |
104 |
160 |
245 |
空氣壓力 0MPa |
4.9 |
6.9 |
9.8 |
14.7 |
23.5 |
35 |
50 |
全行程 (mm) |
2.1 |
2.3 |
2.6 |
2.8 |
3 |
3.3 |
4 |
夾模行程 (mm) |
1 |
1.1 |
1.2 |
1.2 |
1.2 |
1.3 |
2 |
安全行程 (mm) |
1.1 |
1.2 |
1.4 |
1.6 |
1.8 |
2 |
2 |
氣缸容量 (cm3) |
夾模時 |
144 |
259 |
444 |
773 |
1334 |
2468 |
2669 |
鬆模時 |
135 |
244 |
416 |
729 |
1262 |
2346 |
2459 |
使用壓力 (MPa) |
空氣壓力標準 (MPa) |
0.49 |
空氣壓力最小 (MPa) |
0.39 |
工作溫度 |
70°C |
使用頻率 |
20/日 |
外型尺寸
型號 |
TFH-2 |
TFH-4 |
TFH-6 |
TFH-10 |
TFH-16 |
TFH-25 |
TFH-40 |
E |
86 |
105 |
126 |
156 |
182 |
227 |
247 |
FA |
72 |
90 |
110 |
135 |
142 |
170 |
200 |
FB |
50 |
62 |
76 |
95 |
104 |
130 |
146 |
FC |
75 |
105 |
126 |
130 |
160 |
190 |
210 |
G |
25 |
30 |
37 |
48 |
55 |
65 |
81 |
J |
13 |
15.5 |
17.5 |
20 |
23 |
26 |
25 |
K |
101 |
118 |
140.5 |
164.5 |
203 |
253 |
255 |
L |
196 |
221 |
254 |
299.5 |
355 |
435 |
437 |
MA |
83 |
91 |
101.5 |
119 |
128 |
158 |
145 |
MB |
68 |
83 |
100 |
115.5 |
132 |
167 |
167 |
N |
6 |
6 |
6.5 |
8.5 |
12 |
12 |
25 |
P |
7.5 |
8.8 |
9.9 |
11 |
13 |
17 |
16 |
min.Q |
85 |
62 |
75 |
163.5 |
203 |
245 |
255 |
R |
2 |
2 |
3 |
3 |
5 |
5 |
5 |
S |
48.5 |
66.5 |
59 |
98.5 |
132 |
125.5 |
133.5 |
T |
11 |
14 |
17 |
13 |
17 |
20 |
27 |
U |
- |
- |
- |
32.5 |
40 |
50 |
60 |
W |
22 |
27 |
33 |
36 |
30 |
37 |
37 |
X |
M12 |
M16 |
M20 |
M12 |
M20 |
M24 |
M30 |
Z |
- |
- |
- |
6 |
6 |
10 |
10 |
模厚
H(Min.) |
25±0.3 |
30±0.3 |
35±0.3 |
40±0.3 |
40±0.3 |
50±0.3 |
50±0.3 |
氣壓入口
(PT) |
1/8 |
1/8 |
1/8 |
1/4 |
1/4 |
1/4 |
1/4 |

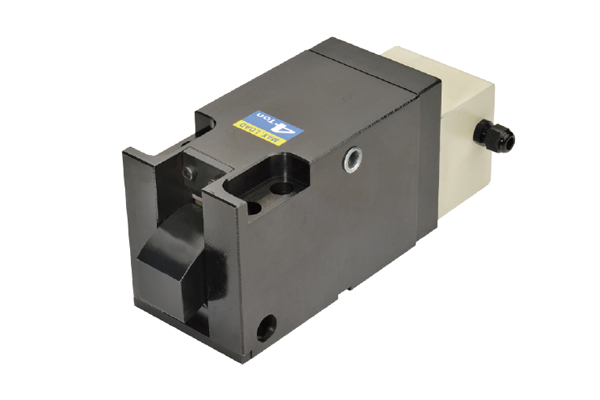

油壓固定式夾模器
快速換模的功用是在於可快速的更換模具,而換模具時需要高效率的速度、精確的精度及可靠的安全度,在富偉我們不僅確實做到,並不斷創新研發,只為了讓您的模具在作動時更為快速安全。
規格表
型號 |
TFL1L |
TFL2.5L |
TFL4L |
TFL6L |
TFL110L |
TFL16L |
夾持力 (ton) |
油壓 140kgf/cm2 |
1 |
2.5 |
4 |
6.3 |
10 |
16 |
油壓 0kgf/cm2 |
0.05 |
0.1 |
0.16 |
0.25 |
0.4 |
0.6 |
全行程 (mm) |
3.5 |
4 |
4 |
4 |
4.5 |
4.5 |
夾模行程 Y (mm) |
2 |
2 |
2 |
2 |
2 |
2 |
安全行程 Z (mm) |
1.5 |
2 |
2 |
2 |
2.5 |
2.5 |
夾模器缸體容量 |
夾模時 (cm3) |
15 |
41 |
92 |
163 |
298 |
470 |
鬆模時 (cm3) |
6 |
11 |
28 |
48 |
87 |
143 |
外型尺寸
型號 |
E |
F |
L |
M |
N |
R |
S |
U |
V |
W |
TFL1L |
42 |
21 |
11 |
118 |
9 |
52 |
18 |
38 |
12 |
18 |
TFL2.5L |
56 |
33 |
16 |
145 |
13 |
78 |
27 |
58 |
17 |
22 |
TFL4L |
76 |
39 |
19 |
177 |
14.5 |
88 |
35 |
68 |
20 |
26 |
TFL6L |
90 |
43 |
21 |
197 |
15 |
108 |
45 |
84 |
22 |
30 |
TFL10L |
112 |
57 |
25 |
238.5 |
19 |
135 |
55 |
106 |
30 |
36 |
TFL16L |
137 |
78 |
32 |
285 |
20 |
182 |
72 |
135 |
40 |
50 |
型號 |
Q |
h(MIN) |
A |
B |
C |
D |
PT |
TFL1L |
M8 |
20 |
50 |
59 |
9 |
21.5 |
1/8 |
TFL2.5L |
M10 |
30 |
50 |
78 |
15 |
10 |
1/4 |
TFL4L |
M12 |
30 |
60 |
93.5 |
15 |
15 |
1/4 |
TFL6L |
M14 |
35 |
60 |
99 |
24 |
16 |
1/4 |
TFL10L |
M18 |
40 |
55 |
121 |
30.5 |
25 |
3/8 |
TFL16L |
M24 |
40 |
62 |
156.5 |
30.5 |
77 |
3/8 |
